Dane, prognoza pogody i sterowanie dopasowane do potrzeb Twojego obiektu.
Jeden ciągły proces — od zebrania danych po realną oszczędność.
pogoda, czujniki, obiekt
przetwarzanie i uczenie
zapotrzebowanie na ciepło
temperatura zasilania
z wyprzedzeniem
rzeczywisty efekt
doskonalenie w czasie
Water AI stale się uczy — każdy cykl jest dokładniejszy od poprzedniego.
To funkcje logiczne jednego systemu — nie osobne produkty.
Uwzględnia warunki zewnętrzne z wyprzedzeniem.
Przewiduje, ile ciepła i kiedy potrzebuje budynek.
Poznaje, jak obiekt reaguje na zmienne warunki.
Działa, zanim warunki się zmienią — nie po fakcie.
Na bieżąco koryguje parametry pracy instalacji.
Porównanie efektu z okresem referencyjnym omawiamy w części o pomiarze oszczędności.
Efektywniejsze ogrzewanie. Kliknij obrazek, aby poznać działanie danej technologii.
Przewiduje potrzeby cieplne i dostosowuje sterowanie.
Budynek nagrzewa się i stygnie z opóźnieniem. Gdy zwykły sterownik reaguje dopiero na zmianę temperatury, część ciepła może już być niepotrzebna. Water AI przewiduje zmianę warunków i wcześniej dopasowuje ogrzewanie.
Przykład: po chłodnym poranku ma nadejść słoneczne południe. System może wcześniej ograniczyć dostarczanie ciepła, zamiast czekać, aż pomieszczenia się przegrzeją.
Dane i model. System analizuje charakterystykę cieplną obiektu, dane historyczne i dostępne pomiary: temperaturę zewnętrzną, zasilanie, powrót, przepływ, moc oraz zużycie ciepła.
Sterowanie. Model przewiduje zapotrzebowanie i dobiera parametry ogrzewania. Możliwość integracji z regulatorem węzła, kotłowni lub automatyką budynkową potwierdza specjalista dla konkretnego obiektu.
Weryfikacja. Oszczędności ocenia się na podstawie zużycia przed i po wdrożeniu, z korektą pogodową metodą stopniodni. Analiza danych nadzoru może uzupełnić ocenę techniczną.
Załączona publikacja z 2023 r. opisuje długoterminowe badanie sterowania prognozowego forHEAT w budynkach mieszkalnych i publicznych. Dotyczy tej metody sterowania; nie jest badaniem SCAT ani całego obecnego pakietu trzech technologii.
Współpraca z automatyką. W wariancie AI-1 korekta wyliczona przez Nadrzędny System Informatyczny (NSI) trafia do istniejącego regulatora pogodowego przez emulator czujnika temperatury zewnętrznej. Prognoza obejmuje 1–6 godzin. AI-1 lub AI-2 dobieramy do automatyki obiektu; tryb Meteo w AI-2 wymaga aktywacji.

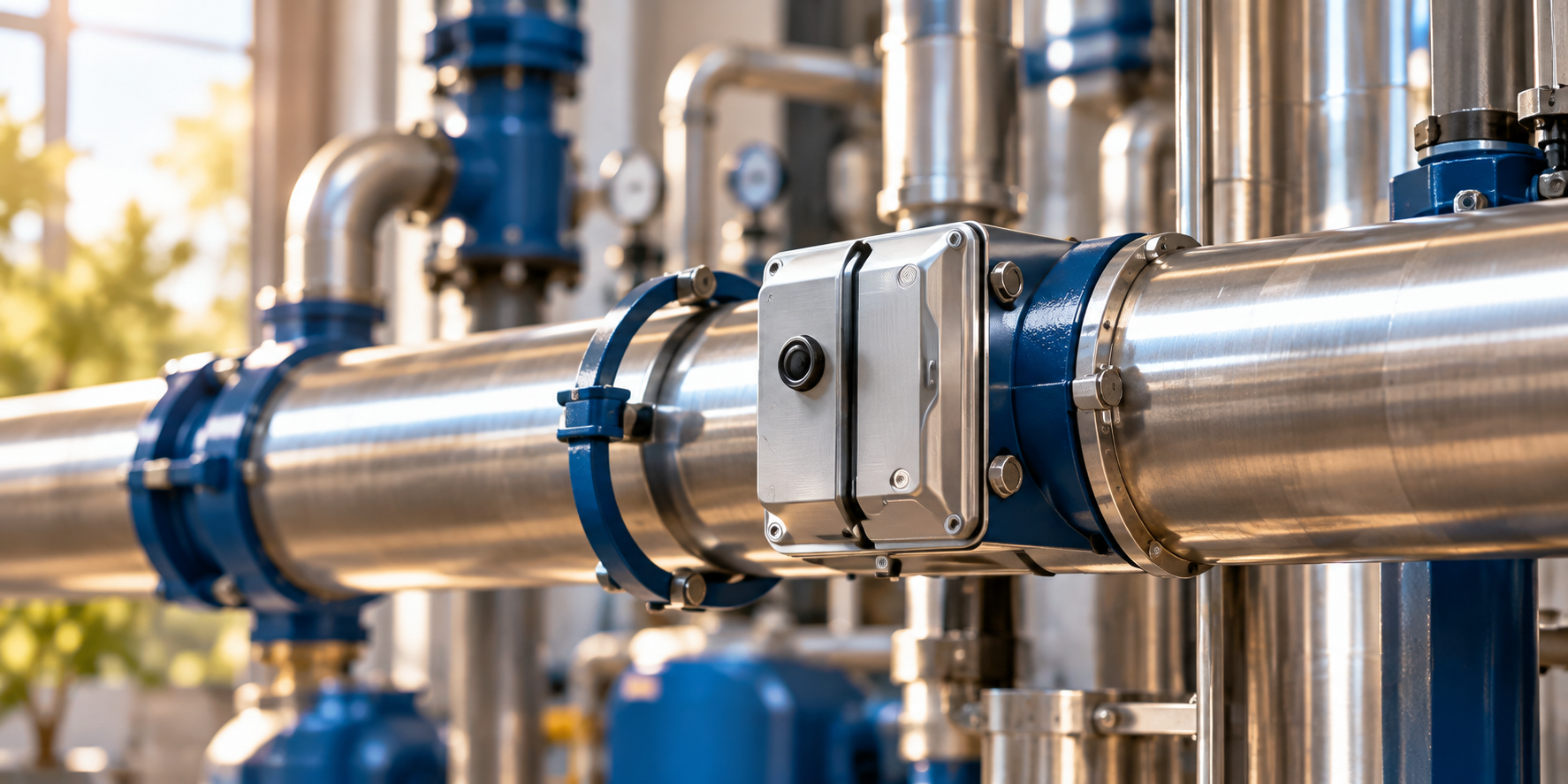

Oddziałuje na medium i ogranicza osady.
W wodnej instalacji grzewczej osady mogą utrudniać przekazywanie ciepła. SCAT jest warstwą rozwiązania przeznaczoną do oddziaływania na wodę w instalacji i ograniczania twardych osadów.
Przykład: jeśli wymiennik gorzej przekazuje ciepło z powodu osadów, samo obniżenie lub podniesienie temperatury zasilania nie usuwa przyczyny. Potrzebna jest ocena medium i stanu układu.
Biofilm i higiena instalacji. SCAT ogranicza biofilm w instalacji. Usuwanie biofilmu zmniejsza dostępność miejsc sprzyjających utrzymywaniu się i namnażaniu bakterii Legionella, pośrednio ograniczając warunki ich rozwoju. Eksploatacja instalacji obejmuje również badania jakości wody oraz wymagane działania higieniczne i dezynfekcyjne.
Rola SCAT. SCAT oddziałuje na wodę w instalacji bez dodawania chemikaliów; jego zastosowanie ma ograniczać powstawanie twardych osadów i poprawiać warunki wymiany ciepła.
Dobór. Analizuje się medium, źródło ciepła, wymienniki, rodzaj osadów i historię eksploatacji. Zakres oraz efekt wymagają oceny konkretnego układu.
Rozdzielenie efektów. SCAT nie odpowiada za prognozę pogody ani sterowanie pompą. Wynik połączonego wdrożenia Water AI i SCAT opisuje cały zastosowany zakres; nie można automatycznie przypisać go samemu aktywatorowi.
SCAT ogranicza powstawanie twardych osadów i wspiera usuwanie istniejących złogów. Uwolnione zanieczyszczenia usuwa się podczas obsługi instalacji. Przed wdrożeniem sprawdza się wyposażenie układu w odmulacz lub filtroodmulnik oraz ustala sposób kontroli i czyszczenia; w początkowym okresie może być potrzebne częstsze czyszczenie.
Montaż i uruchomienie. Antena urządzenia znajduje się wewnątrz rurociągu, w miejscu określonym w projekcie. Montaż obejmuje ingerencję hydrauliczną, kontrolę szczelności oraz sprawdzenie zasilania i sygnalizacji urządzenia. Uruchomienie i przeglądy prowadzi się zgodnie z DTR.

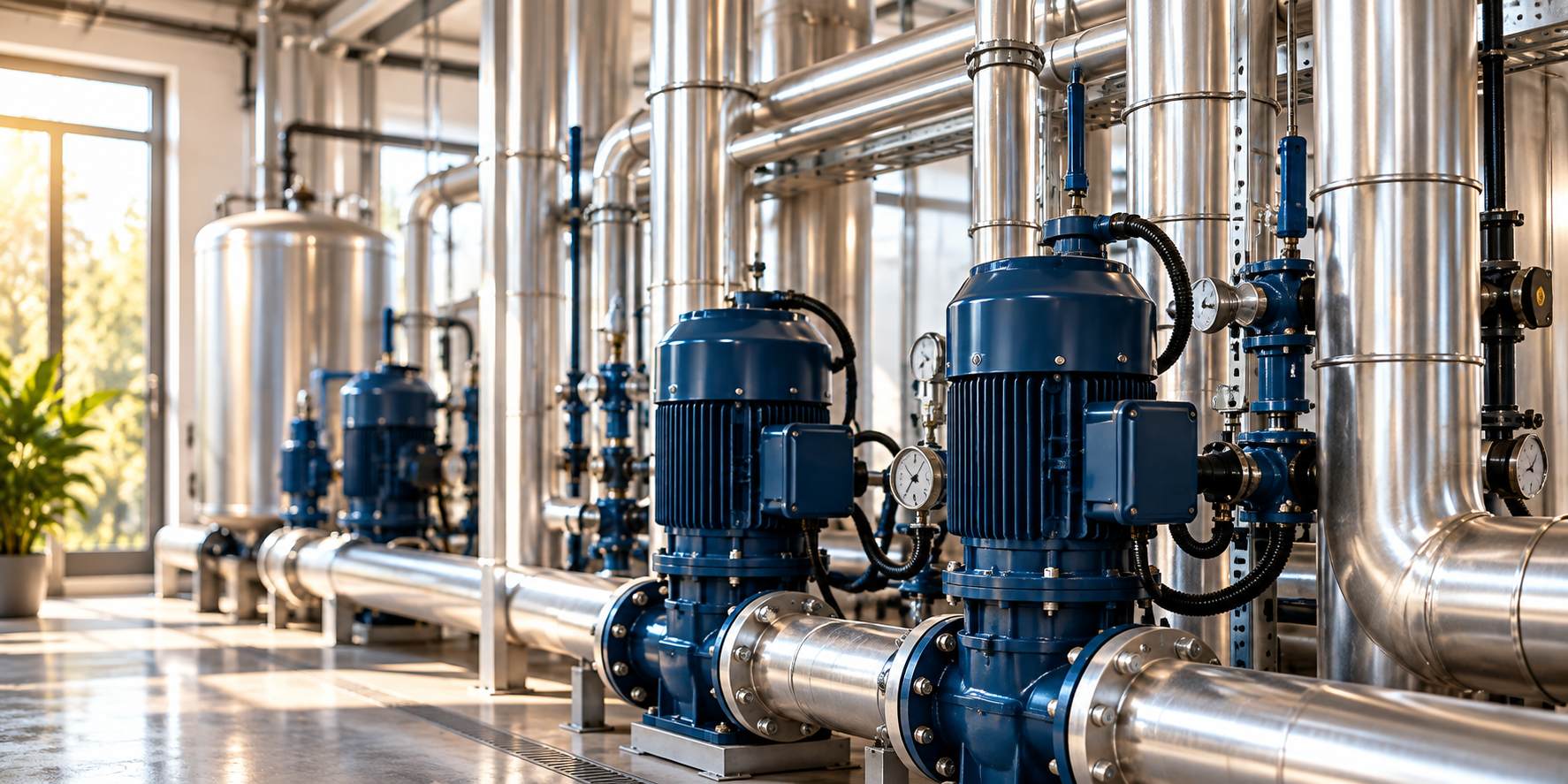

Dopasowuje przepływ do potrzeb instalacji.
W budynkach wielorodzinnych często jedne mieszkania są przegrzane, a inne niedogrzane. Jedni mieszkańcy otwierają okna, żeby wypuścić nadmiar ciepła, podczas gdy inni korzystają z dodatkowego ogrzewania i zgłaszają problem do spółdzielni.
Równoważenie hydrauliczne pomaga skierować odpowiednią ilość wody grzewczej do poszczególnych części budynku. Dynamiczna optymalizacja dopasowuje pracę pomp do rzeczywistych potrzeb, a SCAT ogranicza osady utrudniające przepływ i wymianę ciepła. Współdziałanie tych technologii pomaga rozwiązywać problemy wynikające z nierównomiernego rozdziału ciepła i stabilizować warunki w budynku.
Przykład: zamiast stale tłoczyć z dużym zapasem, układ korzysta z pomiaru w najtrudniejszym punkcie i dopasowuje przepływ do warunków.
Równoważenie i optymalizacja pomp. Specjalista sprawdza rozdział przepływów i w razie potrzeby koryguje nastawy zaworów równoważących na podstawie pomiarów. Po uporządkowaniu przepływów dynamiczna optymalizacja dopasowuje wydajność pomp do aktualnych potrzeb budynku.
Jeśli część pomieszczeń była wcześniej niedogrzana, poprawa rozdziału ciepła może przede wszystkim podnieść komfort ich użytkowników. Efekt ocenia się zarówno przez zużycie energii, jak i warunki w pomieszczeniach.
Pomiar. W opisanym wariancie czujnik temperatury umieszcza się w punkcie krytycznym lub reprezentatywnym dla budynku. Jego wybór wymaga oceny instalacji.
Regulacja. Algorytm interpretuje pomiar i dostosowuje pracę pompy albo przekazuje sygnał do BMS. Sposób podłączenia, urządzenia i protokoły komunikacji dobiera specjalista.
Cel. Zapewnienie potrzebnego komfortu przy przepływie dopasowanym do rzeczywistego zapotrzebowania, z ograniczeniem niepotrzebnej pracy pomp.
Stan instalacji. Niedogrzewanie może wynikać również z zapowietrzenia, uszkodzeń, zatorów lub błędów wymagających naprawy. Optymalizacja nie oznacza automatycznego usunięcia każdej usterki ani identycznej temperatury we wszystkich pomieszczeniach.
Efekt hydrauliki ocenia się w zakresie wykonanego wdrożenia. Oszczędność ciepła, zużycie prądu pomp i poprawę komfortu przedstawia się oddzielnie, zgodnie z dostępnymi pomiarami.
Przed wdrożeniem. Sprawdzamy układ obiegów, charakterystykę pomp i możliwości ich regulacji. Na tej podstawie dobieramy sposób podłączenia oraz współpracy z automatyką obiektu.
Doświadczenie pokazuje, że odpowiednia kompilacja i połączenie urządzeń w jeden, zespolony układ wzajemnie się wspierających elementów nie sumuje wyniku — bardzo często ten wynik zwielokrotnia.
Zakres rozwiązania dobieramy do obiektu.
GoWater AI wyjaśnia technologię Water AI i pomaga przygotować dane do zgłoszenia.
Water AI ocenia warunki techniczne i określa zakres oraz sposób wdrożenia.
Water AI odpowiada za realizację, konfigurację i uruchomienie zgodnie z umową.
Water AI prowadzi nadzór nad pracą rozwiązania i ocenę efektów w uzgodnionym zakresie.
W zakwalifikowanych budynkach Water AI finansuje adaptację systemu. Rozliczenie opiera się na potwierdzonych oszczędnościach, zgodnie z warunkami umowy.
Chcesz dowiedzieć się, jakie obiekty mogą skorzystać z finansowania i jakie warunki trzeba spełnić? Wyślij zapytanie do GoWater AI.
Zapytaj o warunki finansowaniaFinansowanie wdrożenia i rozliczenie powiązane z rzeczywiście osiągniętym efektem.
W zakwalifikowanych budynkach koszty adaptacji systemu pokrywa Water AI na zasadach określonych w umowie.
Zapytaj GoWater AI o warunki kwalifikacji budynku do finansowania adaptacji systemu przez Water AI.
Wynagrodzenie Water AI pochodzi z części rzeczywiście osiągniętych oszczędności na kosztach ogrzewania. Nie jest to dodatkowy wydatek, tylko obsługa Water AI jest pokryta z dotychczasowego budżetu klienta. Klient oszczędza, Water AI otrzymuje wynagrodzenie za obsługę. W pierwszym roku 50% wygenerowanych oszczędności pozostaje u klienta, a 50% jest fakturowane przez Water AI.
Water AI zarabia z części oszczędności, które pomaga wygenerować.
Klient nie musi najpierw spłacić całej instalacji, aby zacząć korzystać z osiągniętych efektów. Już w pierwszym roku zachowuje 50% wygenerowanych oszczędności, mimo że nie finansował wdrożenia z własnych środków.
Klient nie tylko nie inwestuje na początku, ale od początku uczestniczy w osiąganych oszczędnościach.
Water AI rozlicza wynagrodzenie na podstawie oszczędności wykazanych zgodnie z metodą uzgodnioną w umowie. Jeśli za dany okres rozliczenie nie wykaże oszczędności, Water AI nie wystawia za ten okres faktury za wynagrodzenie z oszczędności.
Jeśli wynik budzi pytania, klient może poprosić o wyjaśnienie i sprawdzić dane oraz sposób obliczenia oszczędności. W razie potrzeby może skonsultować wyliczenia z niezależnym specjalistą.
Zasady zakończenia współpracy i rozliczenia kosztów instalacji określa umowa.
Maksymalna kwota rozliczana z klientem z tytułu instalacji wynosi 24 990 zł netto. Jeśli rzeczywisty koszt urządzeń, dodatkowego wyposażenia i prac będzie wyższy, klient nie pokrywa nadwyżki. W drugim roku — wyłącznie podczas rozliczania instalacji — 25% oszczędności pozostaje u klienta, 75% jest fakturowane przez Water AI, a dodatkowe 25 punktów procentowych przeznaczane jest na rozliczenie kosztu instalacji. Po rozliczeniu maksymalnej kwoty 24 990 zł netto podział natychmiast wraca do poziomu 50/50 — nawet jeżeli nastąpi to po kilku miesiącach drugiego roku.
Podwyższony udział Water AI jest czasowy, ma określony limit i kończy się natychmiast po rozliczeniu instalacji.
Celem technologii nie jest uzyskanie oszczędności poprzez przypadkowe obniżenie temperatury i pogorszenie warunków w budynku. Water AI analizuje zachowanie konkretnego budynku, jego bezwładność cieplną, warunki pogodowe, historię działania instalacji i bieżące zapotrzebowanie na ciepło.
Nie chodzi o to, aby w budynku było chłodniej, lecz aby ciepło było dostarczane wtedy i w takiej ilości, w jakiej jest rzeczywiście potrzebne.
Water AI przewiduje potrzeby cieplne budynku i optymalizuje sterowanie ogrzewaniem. Równoważenie hydrauliczne i regulacja pomp pomagają rozdzielać ciepło pomiędzy obiegi. SCAT ogranicza osady i biofilm oraz poprawia warunki wymiany ciepła. Zakres tych technologii jest dobierany do stanu i potrzeb konkretnego obiektu.
Sterowanie, przepływ i stan instalacji są oceniane wspólnie, aby dobrać rozwiązanie do rzeczywistych przyczyn problemu.
Technologia Water AI jest projektowana do współpracy z istniejącą infrastrukturą grzewczą. Wdrożenie nie zakłada automatycznie wymiany całej instalacji ani prowadzenia rozległej modernizacji budowlanej. Dokładny sposób montażu wynika z analizy konkretnego obiektu.
Water AI pomaga lepiej wykorzystać instalację, którą klient już posiada.
Oszczędności nie są określane wyłącznie poprzez proste porównanie dwóch rachunków, ponieważ każdy sezon grzewczy może przebiegać w innych warunkach pogodowych.
Klient otrzymuje wynik oparty na pomiarach i uznanej metodzie analizy, a nie tylko na deklaracji dostawcy technologii.
Technologia Water AI pracuje już w rzeczywistych budynkach. Oficjalne materiały przedstawiają wyniki m.in. z obiektów administracyjnych, budynków Politechniki Lubelskiej, hoteli oraz obiektów mieszkalnych i przemysłowych. Osiągnięty wynik zależy od rodzaju obiektu, stanu instalacji, wcześniejszego sposobu sterowania, warunków technicznych i zakresu zastosowanego rozwiązania — każdy budynek jest analizowany indywidualnie.
Water AI nie opiera swojej oferty wyłącznie na założeniach — technologia posiada rzeczywiste wdrożenia i mierzone rezultaty.
Zastosowanie technologii Water AI jako przedsięwzięcia poprawiającego efektywność energetyczną może stworzyć możliwość ubiegania się o świadectwa efektywności energetycznej, nazywane białymi certyfikatami. Białe certyfikaty posiadają wartość majątkową, dlatego mogą oznaczać dodatkową korzyść finansową niezależną od bieżących oszczędności na ogrzewaniu. Water AI może przeprowadzić wstępną analizę możliwości uzyskania białych certyfikatów, uporządkować potrzebne dane i wskazać dalsze kroki. Wymaganą analizę efektywności energetycznej wykonuje właściwy, uprawniony specjalista.
Oprócz oszczędności na ogrzewaniu klient może uzyskać dodatkową korzyść finansową, a Water AI pomoże ocenić tę możliwość i przygotować proces.
Przyznanie białych certyfikatów nie jest automatyczne ani gwarantowane. Zależy m.in. od kwalifikacji przedsięwzięcia, analizy efektywności energetycznej, terminu rozpoczęcia prac, dokumentacji oraz decyzji Prezesa URE.
Water AI może analizować zarówno pojedynczy obiekt, jak i grupę budynków należących do jednego podmiotu. Ma to szczególne znaczenie dla gmin, szkół i przedszkoli, spółdzielni, zarządców nieruchomości, sieci hoteli oraz przedsiębiorstw posiadających kilka obiektów. Jeżeli jeden budynek nie osiąga odpowiedniej skali kosztów, można przeanalizować łączny potencjał całej grupy.
Kilka obiektów jednego właściciela lub zarządcy może zostać objętych wspólnym projektem.
Zmniejszenie niepotrzebnego zużycia energii oznacza jednocześnie kilka rzeczy naraz.
Budynek zużywa mniej energii, klient płaci mniej, a jednocześnie ograniczany jest negatywny wpływ na środowisko.
Na podstawie materiału „Najważniejsze korzyści dla klienta — Technologia Water AI”.
Materiały dla techników, administratorów, energetyków, automatyków i działów utrzymania obiektu. W tej części pokazujemy parametry wejściowe, logikę sterowania, hydraulikę, integrację, metodykę pomiaru i dane potrzebne do przygotowania wdrożenia.
Tor sterowania AI-1: pomiary i prognoza pogody → NSI → AI-1 i emulator czujnika → istniejący regulator → instalacja. NSI wylicza korektę temperatury zewnętrznej na podstawie prognozy na 1–6 godzin. Emulator przekazuje ją jako sygnał czujnika do regulatora.
Poziom techniczny · automatykaWater AI realizuje predykcyjne sterowanie instalacją grzewczą. Regulator łączy dane pogodowe, bieżące pomiary i historię pracy obiektu, buduje model jego odpowiedzi cieplnej, prognozuje zapotrzebowanie i wyznacza parametr sterujący przed zmianą warunków, a nie dopiero po pojawieniu się błędu temperatury.
Współpracuje z istniejącym regulatorem pogodowym przez emulator czujnika temperatury zewnętrznej. Sprawdzamy model regulatora i typ czujnika.
Wariant przy braku regulatora lub kompatybilności z AI-1. Obsługuje obwody CO, CWU i CT. Tryb prognozowy Meteo wymaga aktywacji — fabrycznie jest wyłączony — oraz dostępu do NSI i poprawnych pomiarów.
Urządzenie dobieramy po ocenie automatyki konkretnego obiektu.
Odczyt dostępnych danych z istniejącego licznika po sprawdzeniu jego możliwości, adresu i parametrów komunikacji.
Przepływomierz z impulsatorem oraz czujniki Pt1000 na zasilaniu i powrocie CO po wtórnej stronie wymiennika.
Pomiar temperatury zewnętrznej, połączenie internetowe z NSI oraz kontrola poprawności rejestrowanych danych. W konfiguracji pomiarowej NSI dane są rejestrowane co 10 minut; zakres obejmuje temperaturę zewnętrzną, zasilanie, powrót, przepływ, moc i zużycie ciepła, zależnie od dostępnych pomiarów.
Montaż wykonuje przeszkolony personel z wymaganymi kwalifikacjami, zgodnie z DTR urządzeń.
Moduł przestaje emulować temperaturę. Istniejący regulator może zgłosić brak czujnika; jego reakcję trzeba sprawdzić podczas uruchomienia.
Uprawniony serwis może przywrócić bezpośrednie połączenie czujnika z regulatorem zgodnie ze schematem DTR. Czujnik działa wtedy także bez zasilania modułu.
Sprawdzamy połączenie LAN i dostęp do NSI. Zachowanie sterowania przy utracie łączności ustala się i weryfikuje dla konkretnej konfiguracji.
Ponowne uruchomienie wymaga usunięcia usterki oraz potwierdzenia poprawnych połączeń, szczelności i odczytów.
Zakres obsługi użytkownika i odpowiedzialność serwisu określamy dla danego wdrożenia.
SCAT jest fizycznym modułem pracującym na obiegu wodnym instalacji. Ogranicza powstawanie twardych osadów i wspiera usuwanie istniejących warstw osadu, dzięki czemu powierzchnie wymiany ciepła zachowują lepszy kontakt z medium. Proces odbywa się bez dozowania inhibitorów i chemicznych środków odkamieniających do obiegu.
Dynamiczna optymalizacja hydrauliczna dopasowuje przepływ do rzeczywistej potrzeby instalacji. Czujnik w reprezentatywnym lub krytycznym punkcie pokazuje, czy najbardziej wymagająca część obiektu otrzymuje wymagane warunki. Na tej podstawie układ koryguje wydajność pompy albo przekazuje wartość do istniejącego BMS.
P = ρ · cₚ · V̇ · ΔTMoc cieplna przenoszona przez obieg zależy od gęstości medium ρ, ciepła właściwego cₚ, strumienia objętościowego V̇ i różnicy temperatur ΔT. Celem nie jest maksymalizacja przepływu, lecz uzyskanie wymaganej mocy i komfortu przy możliwie racjonalnej pracy pomp.
Podniesienie różnicy ciśnień na pompie może zwiększyć przepływ także w obiegach, które już otrzymują go za dużo. Samo zwiększenie wydajności pompy nie usuwa przyczyny nierównego rozdziału. Najpierw sprawdzamy wymagane przepływy, dostępne ciśnienie, nastawy i stan instalacji.
Każda linia przedstawia osobny, pełny obieg. Regulacja pionu wpływa na warunki w całym obsługiwanym pionie; nie kieruje ciepła wyłącznie do jego górnych mieszkań. Równoważenie dobiera się na podstawie projektu i pomiarów.
Nastawa zaworu nie jest pomiarem przepływu. Przy danym współczynniku przepływu Kᵥ zależność ma postać Q = Kᵥ · √Δp (dla wody, przy zgodnych jednostkach). Dla niezmienionej charakterystyki oporów w zakresie zależności kwadratowej: Δp ≈ R · Q².
Przy niezmienionych oporach hydraulicznych
2 × przepływ → około 4 × różnica ciśnień
Podane wartości są względne wobec tego samego punktu odniesienia. Około 141% to √2 × przepływ bazowy. Zmiana położenia zaworów lub charakterystyki obiegu zmienia opory, więc powyższego porównania nie stosuje się wtedy bez ponownej oceny. Koszt ogrzewania zależy od zużytej energii, taryfy i zasad rozliczenia; pobór prądu przez pompę ocenia się osobno.
Te rozwiązania różnią się sposobem działania i wyposażeniem. Sam zawór równoważący nie oznacza możliwości zdalnego sterowania.
Technik ustawia pozycję zaworu na podstawie obliczeń i pomiarów. Bez zmiany nastawy zawór nie koryguje jej samoczynnie przy zmianie warunków.
Klucz / pokrętło · brak zdalnego sterowania z samej nastawyZależnie od typu utrzymuje np. różnicę ciśnień albo ogranicza przepływ w swoim zakresie pracy. Może działać mechanicznie, bez komunikacji z BMS.
Samoczynna reakcja · automatyczny nie znaczy zdalnySiłownik zmienia położenie zaworu według sygnału sterownika. Pomiary dostarczają informacji zwrotnej. Zdalne sterowanie wymaga odpowiedniego interfejsu i integracji.
Siłownik + pomiar + sterownik · integracja zależna od obiektuKolejność działań: rozpoznanie instalacji i pomiary → dobór równoważenia → dobór regulacji i integracji → uruchomienie i sprawdzenie komfortu. Korekta wydajności pompy nie zastępuje prawidłowego rozdziału przepływów.
Opracowanie na podstawie materiału „WaterAI, równoważenie hydrauliczne i SCAT”, część 3. Grafiki autorskie GoWaterAI; zależności przedstawiono wraz z warunkami ich stosowania.
V̇ ∝ n | H ∝ n² | Pₑₗ ∝ n³W przybliżeniu, dla tej samej pompy odśrodkowej, podobnych warunków pracy i porównywalnej sprawności, zmniejszenie prędkości obrotowej n ogranicza przepływ, wysokość podnoszenia i — w największym stopniu — pobór mocy elektrycznej. Dlatego regulacja wydajności zgodnie z rzeczywistym zapotrzebowaniem ma bezpośrednie znaczenie dla kosztu pracy pomp i warunków hydraulicznych instalacji.
Józef Dopke — opracowanie opisuje definicję stopniodni grzewczych stosowaną przez Eurostat, sposób wyznaczania temperatury średniej dobowej oraz zastosowanie HDD do analizy efektywności zużycia energii na ogrzewanie.
Otwórz pełne opracowanie — 15 stron · PDF ↗W metodzie Eurostat temperatura bazowa wynosi tb = 18°C, a temperatura graniczna tgr = 15°C. Średnia dobowa temperatura zewnętrzna jest liczona jako średnia z temperatury minimalnej i maksymalnej:
t̄d = (tmin + tmax) / 2Dzienny wkład do HDD jest liczony tylko dla dni, w których średnia dobowa nie przekracza temperatury granicznej:
HDDd = tb − t̄d dla t̄d ≤ tgrHDDd = 0 dla t̄d > tgrDodatkowa temperatura graniczna eliminuje z obliczeń ciepłe dni na początku i końcu sezonu, w których ogrzewanie nie pracuje mimo dodatniej różnicy względem temperatury bazowej.
Eurostat definiuje również wskaźnik względny jako iloraz bieżącej liczby stopniodni i średniej wieloletniej dla tej samej definicji:
dt = HDDbieżące / HDDśrednia wieloletniaWskaźnik pokazuje, czy analizowany okres był pogodowo bardziej czy mniej wymagający od poziomu referencyjnego.
W rozliczeniu Water AI dane z licznika energii, gazomierza lub faktur są normalizowane pogodowo przed porównaniem okresów. Dla każdego okresu wyznacza się HDD rzeczywiste i HDD odpowiadające TYM, a następnie współczynnik korekty:
k = HDDTYM / HDDrzeczQTYM = Qrzecz · kE = QTYM / HDDTYMOszczędność = Qref,TYM − Qpo,TYMOszczędność [%] = Oszczędność / Qref,TYM · 100%Wskaźnik E pozwala porównywać intensywność zużycia energii po sprowadzeniu okresów do wspólnego poziomu pogodowego. Jednostka zależy od źródła danych — np. kWh/HDD, GJ/HDD albo m³/HDD.
Druga warstwa analizy wykorzystuje gęste dane NSI i porównuje krzywe PRZED/PO w funkcji temperatury zewnętrznej. Regresja nie zastępuje normalizacji TYM — pokazuje zmianę charakterystyki sterowania i intensywności ogrzewania.
| Obszar | Dane do analizy |
|---|---|
| Energia | faktury / odczyty liczników, minimum jeden pełny sezon, taryfa i cena składnika energii / paliwa |
| Obiekt | funkcja, powierzchnia, godziny użytkowania, liczba stref, modernizacje i zmiany eksploatacyjne |
| Źródło ciepła | typ, moc, schemat technologiczny, parametry zasilania i powrotu, regulator źródła |
| Hydraulika | pompy, obiegi, dostępne przepływy / Δp, charakterystyki pomp, zawory regulacyjne, punkt krytyczny |
| Automatyka | sterownik / BMS, typy czujników, lista punktów, trendy, protokoły komunikacyjne i możliwość przyjęcia setpointu |
| Medium / SCAT | rodzaj obiegu, materiał i średnica przewodów, historia osadów / czyszczenia, miejsce montażu i kierunek przepływu |
| Pogoda / HDD | lokalizacja, stacja meteorologiczna, definicja temperatury bazowej i granicznej, okres referencyjny / TYM |
Analizę można rozpocząć od dokumentacji, faktur i dostępnych trendów. Brakujące parametry uzupełniamy podczas wizji technicznej i przygotowania projektu. Wynikiem jest zdefiniowany zakres sterowania, punktów pomiarowych, hydrauliki, SCAT oraz metody pomiaru efektu.
Sposób podłączenia Water AI zależy od automatyki budynku. Możliwa jest współpraca z regulatorem pogodowym, sterowanie zaworem mieszającym albo integracja z istniejącym systemem zarządzania budynkiem — BMS. Water AI potwierdza właściwy wariant po analizie instalacji. Przy integracji z BMS ustala się również zakres prac administratora lub integratora tego systemu.
Poziom techniczny · integracjaIntegrację projektujemy na istniejącej automatyce obiektu. Najpierw identyfikujemy regulator, element wykonawczy, dostępne wejścia i wyjścia, listę czujników oraz sposób komunikacji. Dopiero potem wskazujemy miejsce, w którym Water AI przekazuje wartość zadaną albo sygnał sterujący.
Montaż, uruchomienie i obsługa · szkolenie PDF ↗
Opis na stronie przedstawia logikę systemu w formie technicznej. Poniższe pliki pozwalają wejść w szczegóły metodyczne, porównać parametry i wykorzystać dokumenty podczas rozmowy z energetykiem, automatykiem, hydraulikiem albo działem utrzymania ruchu.
Regulator predykcyjny nie usuwa osadów i nie zastępuje hydrauliki. SCAT nie wyznacza setpointu i nie steruje pompą. Warstwa hydrauliczna nie prognozuje pogody. Dopiero połączenie trzech funkcji pozwala optymalizować kiedy i jak intensywnie grzać, jak przenosić ciepło przez instalację oraz w jakich warunkach pracuje medium i powierzchnia wymiany.
Co zyskuje instalacja, dział techniczny i zarządca obiektu? Poniższe elementy pokazują nie tylko efekt finansowy, ale także to, co zmienia się w sposobie sterowania, przepływie, nadzorze i pracy instalacji.
System analizuje prognozę pogody, reakcję budynku i zapotrzebowanie na ciepło, aby wcześniej korygować parametry pracy instalacji zamiast reagować dopiero po fakcie.
Pomiar w reprezentatywnym lub krytycznym punkcie służy do dopasowania pracy pomp i przepływu do rzeczywistych warunków instalacji.
SCAT oddziałuje na medium bez dodawania chemikaliów, ogranicza twarde osady i poprawia warunki wymiany ciepła w instalacji.
Rozwiązanie integrujemy z infrastrukturą obiektu: regulatorem węzła, automatyką kotłowni lub istniejącym BMS. Interfejs, lista sygnałów i logika sterowania są dobierane do konkretnej instalacji.
Pomiary, historia danych i zdalny nadzór pomagają obserwować temperatury, zużycie i sposób pracy systemu oraz szybciej identyfikować odchylenia wymagające sprawdzenia.
Zużycie po wdrożeniu porównujemy z okresem referencyjnym i korygujemy o warunki pogodowe. Dzięki temu wynik nie opiera się wyłącznie na prostym porównaniu rachunków.
Zazwyczaj nie. Water AI może współpracować z istniejącą instalacją i automatyką, jeżeli obiekt spełnia wymagania techniczne.
Ostateczny sposób podłączenia zawsze potwierdza specjalista po analizie instalacji.
Water AI jest przeznaczone przede wszystkim dla obiektów, w których istnieje mierzalne zużycie ciepła oraz możliwość wpływania na pracę instalacji.
Do wstępnej oceny potrzebujemy krótkiego kwestionariusza. Jeśli nie znasz wszystkich danych technicznych, możesz pozostawić część pól pustą — pomożemy je uzupełnić.
Sprawdź swój budynekNie porównujemy samych rachunków z dwóch przypadkowych okresów. Wynik opieramy na rzeczywistych danych o zużyciu i uwzględniamy wpływ pogody.
